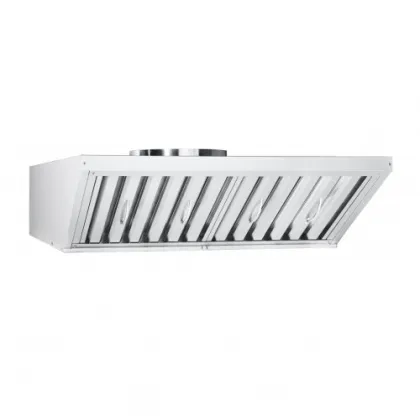

Технические характеристики ЗОНТ вытяжной встраиваемый ЗВВ-800
- Материал корпуса:
- нерж. сталь
- Тип фильтра:
- лабиринт (с жироуловителями)
- Производительность, м³/час:
- 1 400
- Ширина, мм:
- 843
- Глубина, мм:
- 1 091
- Высота, мм:
- 251
- Производство:
- Россия
Особенности
Мощность: 0,12 кВт.
Кабель питания: 1,8 м.
Совместимое изделие ПКА 6-1/1, ПКА 10-1/1.
Номинальная суммарная мощность зонта, Вт 120.
Номинальное напряжение, В 230.
Тип фильтра лабиринтный.
Воздухопроизводительность, м3/ч 1400.
Скорость движения воздуха в рабочей зоне зонта, м/с 0,4.
Количество установленных вентиляторов, шт. 1.
Количество установленных лабиринтных фильтров, шт. 2.
Габаритные размеры, мм 843х1091х251(300).
Масса, кг 30.
Описание

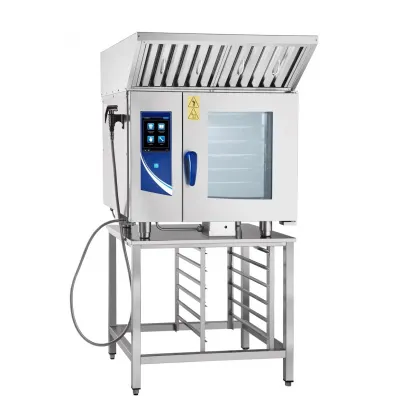

Зонт ЗВВ-800 предназначен для установки на пароконвектоматы типа ПКА-6-1/1 и ПКА-10-1/1 и состоит из трех основных частей: корпуса, съемного лабиринтного фильтра и вентилятора. Подсоединяется к пароконвектомату с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью уголков и болтов М5 к задней стенке пароконвектомата.
Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором и проходит через лабиринтные фильтры. Затем пары масла, жира и воды, содержащиеся в воздухе, конденсируются на фильтре благодаря температурному перепаду и стекают в герметичную ванну - жиросборник - расположенную в корпусе зонта. Ванна зонта имеет сливную трубку с резьбой G 1/2'', к которой необходимо подсоединить шаровой кран для слива жидкости.
Мощность: 0,12 кВт.
Кабель питания: 1,8 м.
Совместимое изделие ПКА 6-1/1, ПКА 10-1/1.
Номинальная суммарная мощность зонта, Вт 120.
Номинальное напряжение, В 230.
Тип фильтра лабиринтный.
Воздухопроизводительность, м3/ч 1400.
Скорость движения воздуха в рабочей зоне зонта, м/с 0,4.
Количество установленных вентиляторов, шт. 1.
Количество установленных лабиринтных фильтров, шт. 2.
Габаритные размеры, мм 843х1091х251(300).
Масса, кг 30.
Описание
Зонт ЗВВ-800 предназначен для установки на пароконвектоматы типа ПКА-6-1/1 и ПКА-10-1/1 и состоит из трех основных частей: корпуса, съемного лабиринтного фильтра и вентилятора. Подсоединяется к пароконвектомату с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью уголков и болтов М5 к задней стенке пароконвектомата.
Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором и проходит через лабиринтные фильтры. Затем пары масла, жира и воды, содержащиеся в воздухе, конденсируются на фильтре благодаря температурному перепаду и стекают в герметичную ванну - жиросборник - расположенную в корпусе зонта. Ванна зонта имеет сливную трубку с резьбой G 1/2'', к которой необходимо подсоединить шаровой кран для слива жидкости.
